电力设施温度在线监测系统

  现代工业中，工作温度的升降反映了设备运行状态和许多物理特征的变化，工业设备运行异常或故障通常表现出温度的异常变化。因此工业设备运行温度监测是设备安全监控最为有效、最为经济的手段，对设备的安全运行具有重大意义。随着光纤传感器技术的发展和应用，基于光纤布拉格（FBG）原理的准分布式光纤光栅测温系统是目前世界上最先进、最有效的温度在线监测系统，特别是在电力系统、石油化工、交通运输、工业消防等领域。
  电力系统的一次电气设备一般由断路器、变压器、电缆、母线、开关柜等电气设备组成。其相互之间由母线、引线、电缆等连接,由于电流流过产生热量，所以几乎所有的电气故障都会导致故障点温度的变化。例如在发电厂中电缆接头、电缆中间连接处、高压电缆的局部放电、高压开关柜的动静触头及其他连接处、低压电气连接处等位置过热是大型事故的征兆,也是电厂事故多发的重灾区。
  目前，国内电力测温主要应用红外点测仪和红外成像仪，而在线方式由于无法解决高压绝缘问题，所以高压开关的触点等空间有限的电气设备基本上都是处于完全无监控的状态下运行，而高等级的变电站存在着两大隐患，一个是电压等级高，一个是覆盖面积大，因此，随着光纤测温技术的发展，光纤在电力测温系统也逐渐为人们所认可，尤其是近年来，光纤分布式测温系统被多家电厂和供电公司使用，其良好的绝缘耐压性能和稳定的工作特点被电力系统认可，但其不适合定点测温和测温周期长的问题也凸现出来。光纤光栅测温系统不仅保持了原有分布式光纤测温的优点，而且更大大的提高了测温定位性，缩小了测温周期。而且吸取光纤测温串联方式的系统稳定性低的教训，改用星型拓扑结构布置测温点，从而避免了光纤在开关柜内部的迂回布线，解决了防污染问题，而且由于光纤光栅温度传感器采用全光纤感温和信号传输，不存在电磁干扰和定期维护问题，可以长期免维护可靠运行，完全符合变电站无人值守的需求。

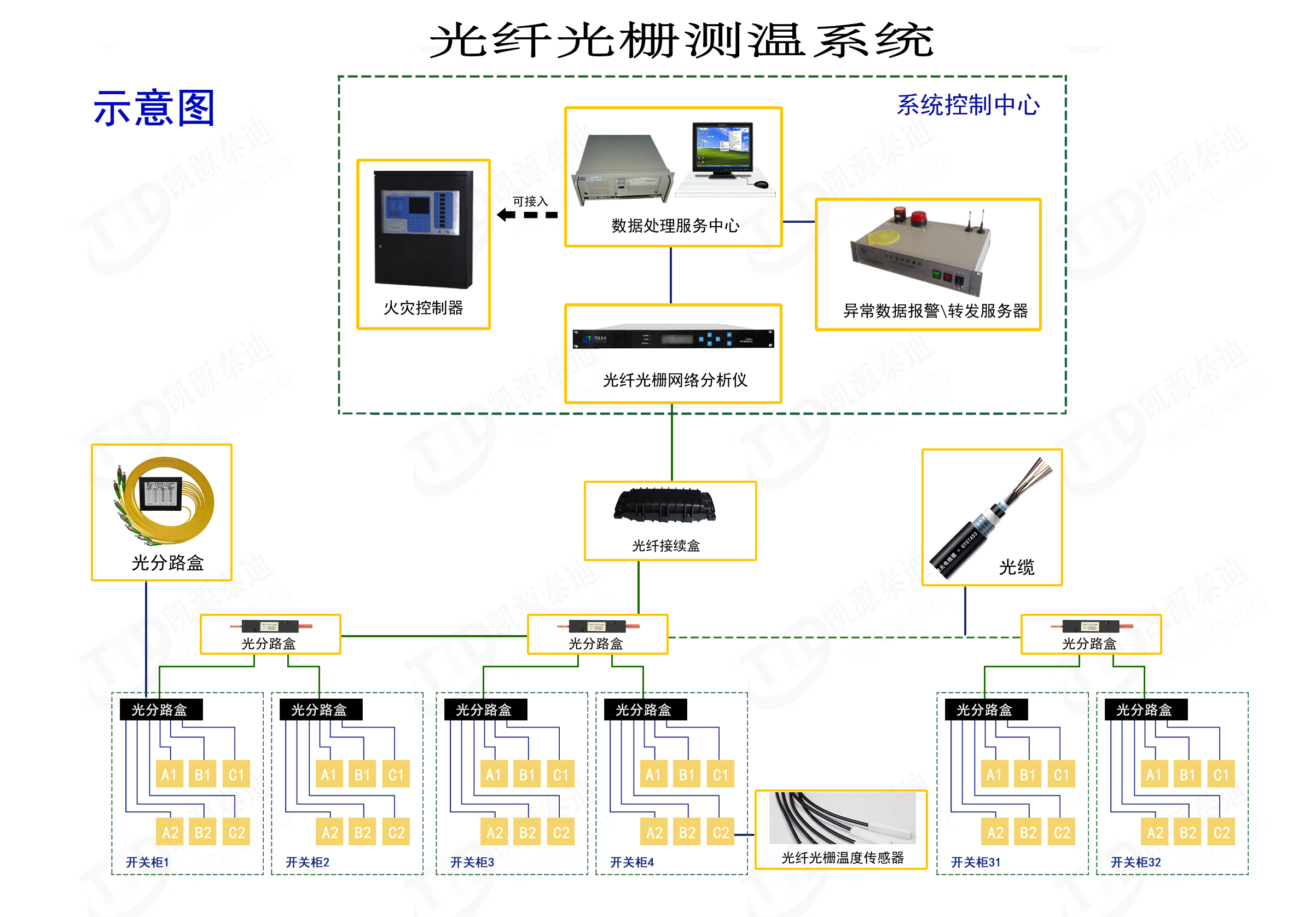

光纤光栅测温系统简介：
  光纤光栅测温系统是通过光纤传感分析仪将主机管理系统与分布在开关柜静触头母排接头上的光纤光栅温度传感器连接起来，实现对开关柜过温过热的在线监测分析，当开关柜温度过高或温升趋势异常时进行声光报警，并以语音和手机短信方式将具体报警信息告知相关管理人员，提高变电站的自动化水平和安全生产周期。
  该系统测温范围-55℃～200℃，测温准确度为±0.5℃，具有标准通信和控制接口，可与企业局域网或宽带公共网络互联互通，实现远程监测和无人职守运行。光纤光栅在线测温报警系统在电力行业获得了广泛认可，已逐步成为电力设备在线温度监测的标准方法。

光纤光栅测温系统特点：
  全光型，现场无需供电；
  不受电磁干扰及核辐射的影响；
  光纤传感器永远不会出现故障，满足电力设备对安全性和可靠性的苛刻要求；
  测量精度和分辨率高，测温精度为±0.5℃，测温分率辨为0.01℃；
  响应速度快，0.04秒内完成所有测温点同步采集，具有定温和差温报警能力；
  系统具有大容量扩展能力：后续扩容无需更换主机，只需增加光纤温度传感器就可实现对128面开关柜或768～1152个温度监测点（可以是开关柜触头和电缆接头、母线接头光纤温度传感器混合接入组网）的集中在线监测；
  可长期应用于高温、高湿及存在化学侵蚀等的恶劣环境；
  绝对量测量，无零漂，光源衰减和线路损耗不影响测量精度，无需现场率定；
  不降低开关柜安全等级，传感器和传输光纤绝缘、耐高压、防爬电、阻燃；
  远程传输，光纤传输距离可达40公里，易于组网；
  安装快速，维护简便。

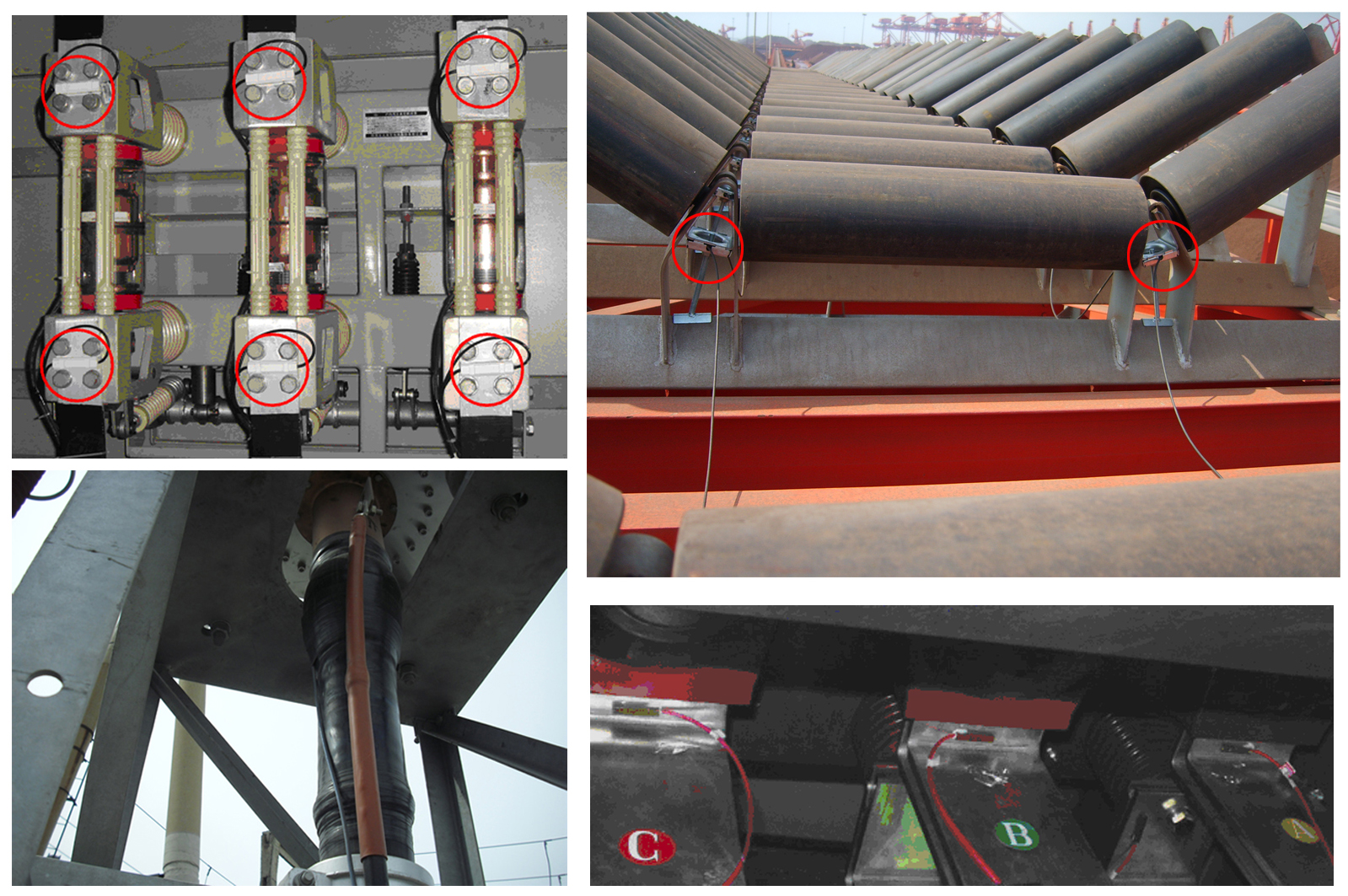

高压配电柜母排温度监测

电力高压型光纤光栅温度传感器简介

  气候潮湿地区，盐雾严重的沿海地区以及重工业集中、空气污染严重的区域，开关柜的运行环境相对恶劣。
  电力高压型光纤光栅温度传感器采用良好耐污、耐压、绝缘、导热性能的封装结构设计，制作而成。彻底解决光纤测温系统在35KV以上高压环境中中由于光纤的接入可能存在的闪络问题，保障整个光纤测温系统在最恶劣的环境中也可以安全运行。

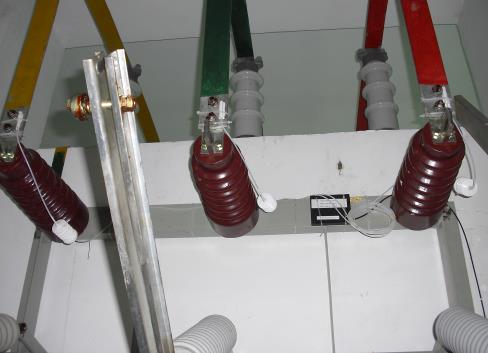

35KV及以上高耐压等级光纤光栅温度传感器的应用
